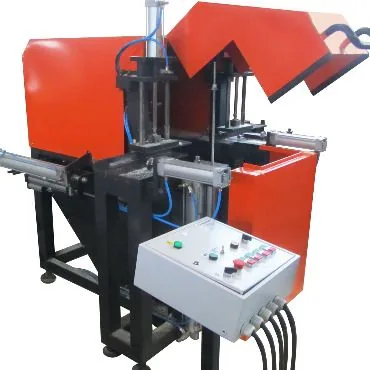

Чашкорезный станок для бруса "Форестер 2.0" ДИАКОМ

В наличии

Цена по запросу

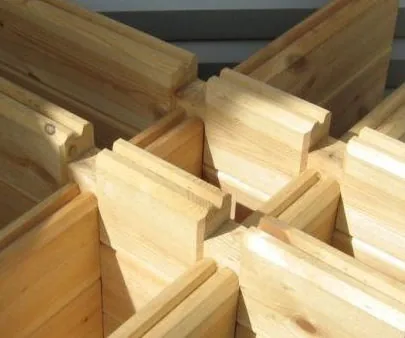

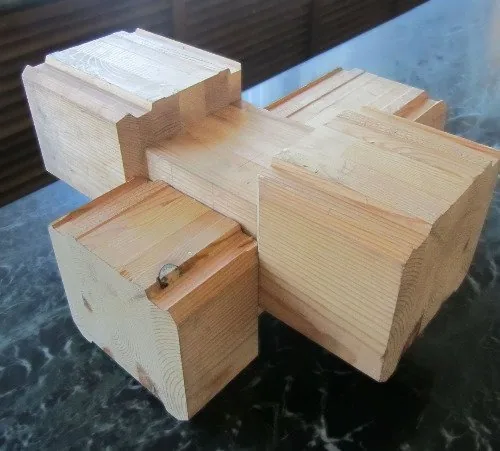

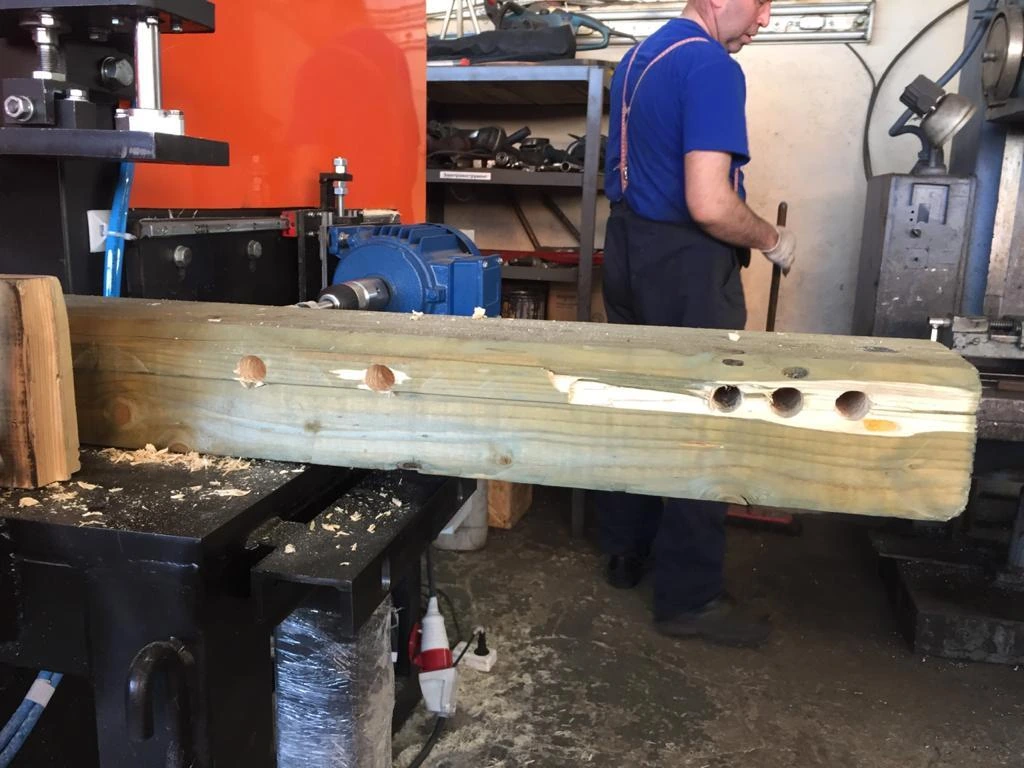

Чашкорезный станок для бруса модели ЧС-4Б «ФОРЕСТЕР 2». С его помощью можно обрабатывать двойной брус, минибрус или стеновой, изготавливая в них непродуваемые четырехсторонние ветровые замки.

Оборудование подходит для мелкосерийного или единичного производства, но также может использоваться в поточных комплексах. Оно будет полезно для изготовления отдельных элементов, а также при производстве комплектов из деревянных домов, срубов из двойного, клееного или профилированного бруса.

Принцип работы чашкорезного станка «Форестер 2» для бруса

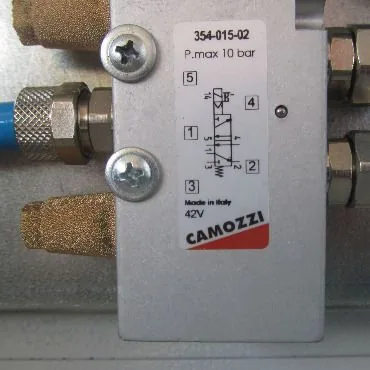

Для подачи бруса в рабочую зону станка используются рольганги. Заготовка подается по ним до упора и фиксируется с помощью четырехточечного пневмоприжима. Для выборки пазов с четырех сторон используются фрезерные узлы, перемещающиеся за счет пневматического привода. Весь цикл обработки занимает не более 30 секунд. Получается, за рабочую смену станок может обработать большое количество бруса.

Что касается рабочих инструментов, то на это оборудование могут устанавливаться: фрезы с пластинами, барабаны, оснащенные профильными ножами, а также наборные пазовые фрезы. Можно регулировать ширину паза, а также его глубину, для чего сводят фрезерные блоки.

Основные преимущества станка:

надежную массивную стальную станину;
четырехточечный пневмоприжим, обеспечивающий высокоскоростное зажатие заготовки и точное ее позиционирование на рабочем столе;
гидродемпфер для подачи фрезерных кареток, позволяющий регулировать скорость хода;
герконовые бесконтактные датчики для быстродействия;

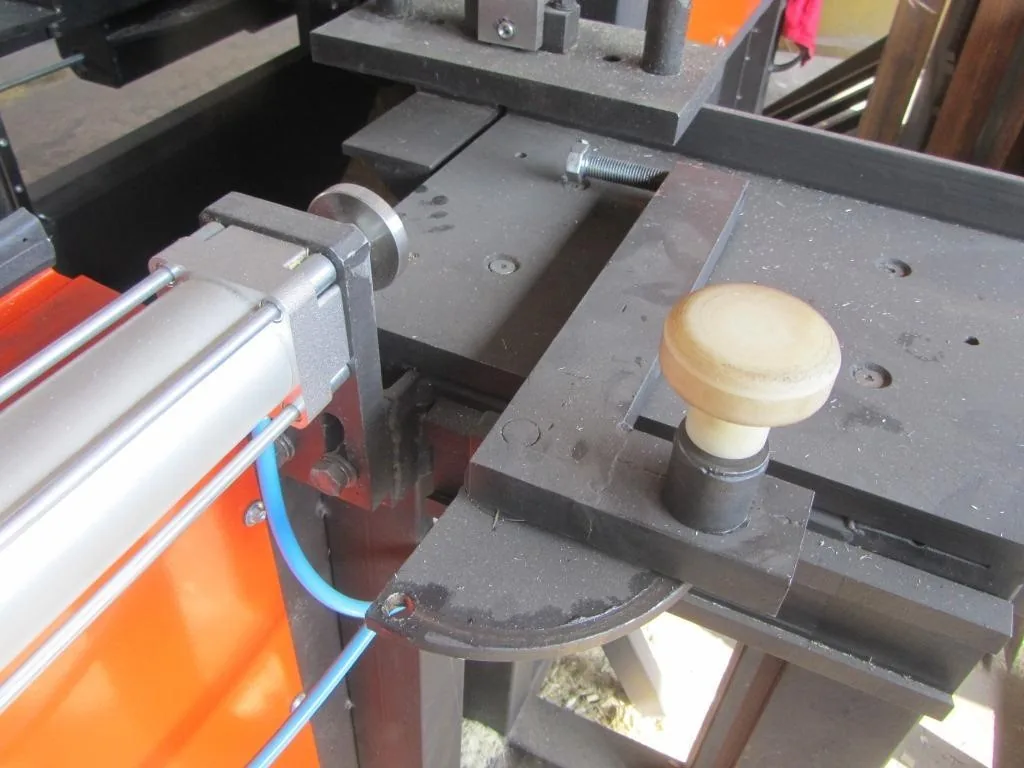

стартовый боковой упор для точной установки размеров;

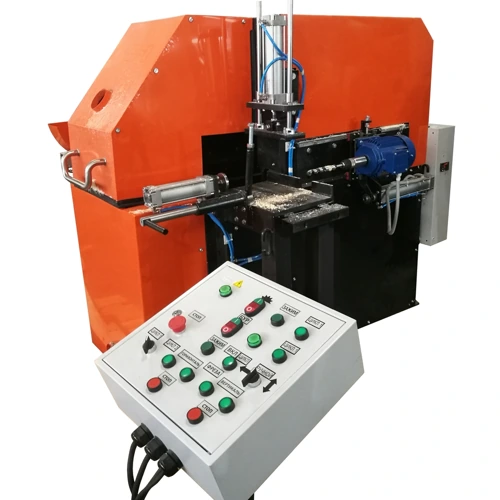

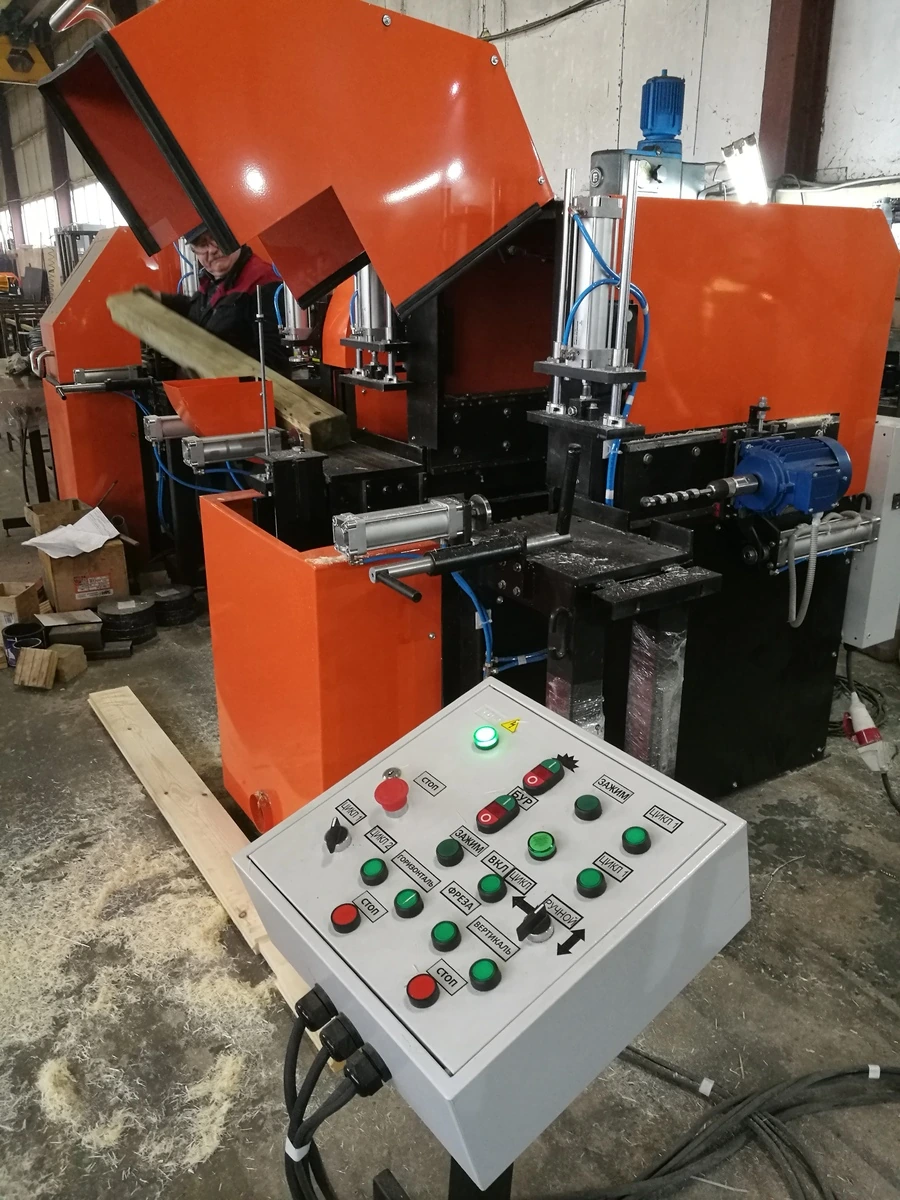

выносной пульт управления для более комфортной организации работы

Описание составных частей станка

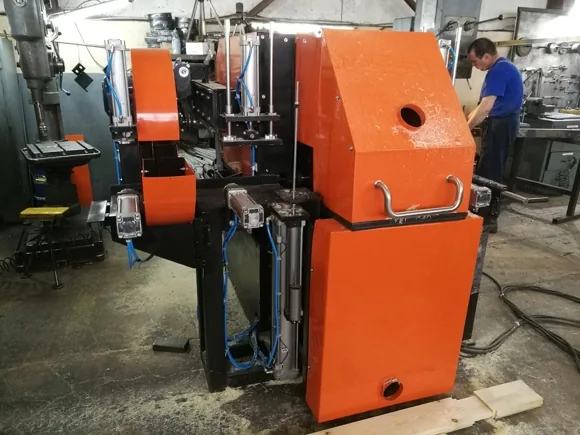

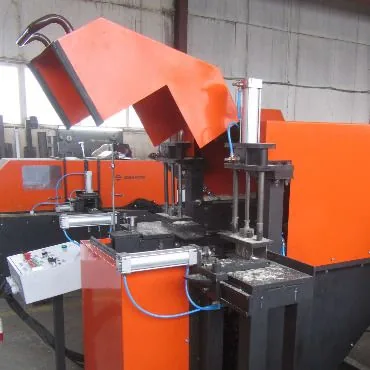

Станок чашкорезный "Форестер 2.0" состоит из следующих узлов:

Станина (поз.1);

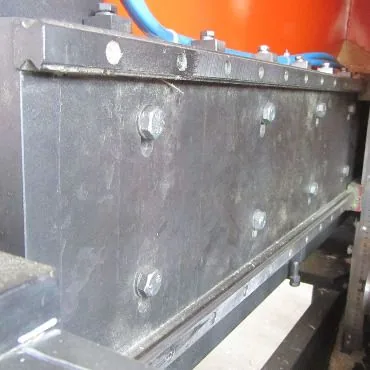

Вертикальные и горизонтальные направляющие для перемещения траверс поз.2;
Горизонтальная и вертикальная траверсы с направляющими и устройством для регулировки сведения сведения фрез поз.3;

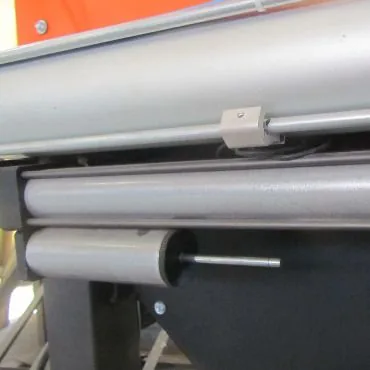

Пневмоцилиндры с гидродемпфером для горизонтального и вертикального перемещения траверс поз.4;

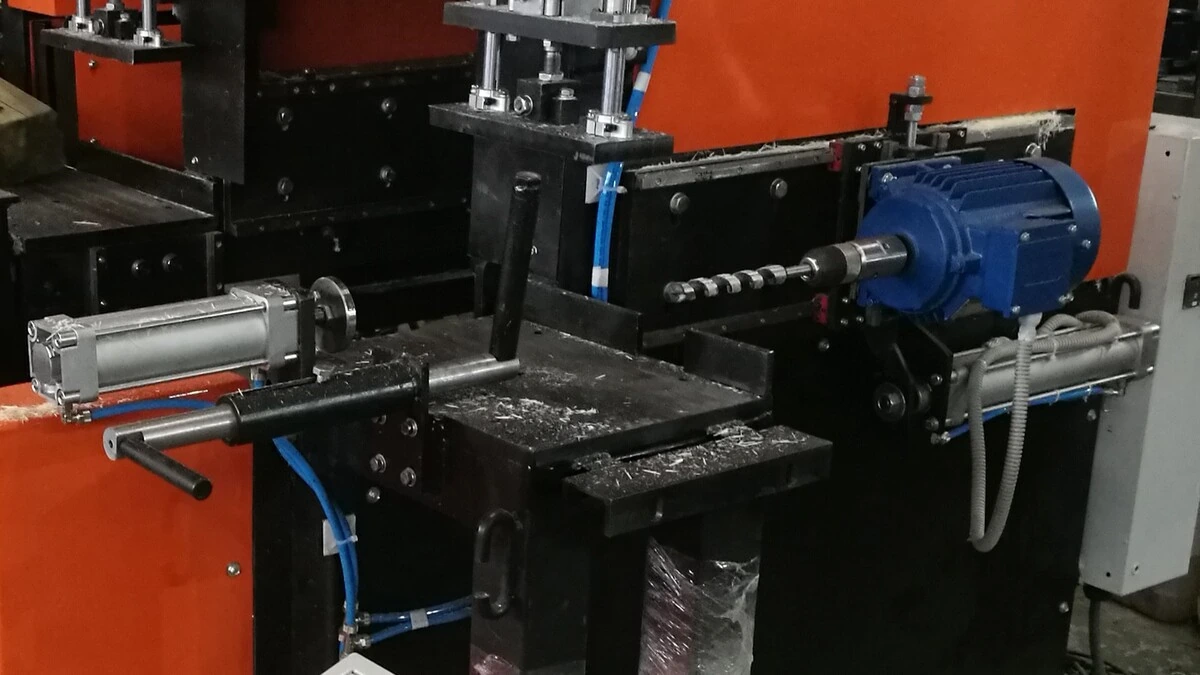

Электродвигатель вращения фрез поз.5;
Фрезерные узлы поз.6;
Зажимы вертикальный и горизонтальный левый и правый поз.7.
Столики левый и правый для заготовки поз.8.
