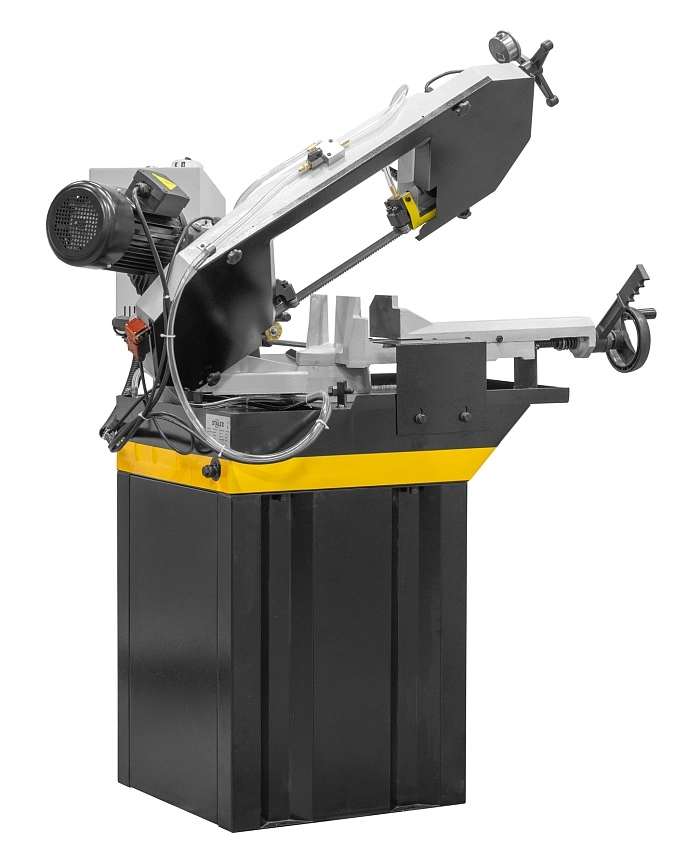

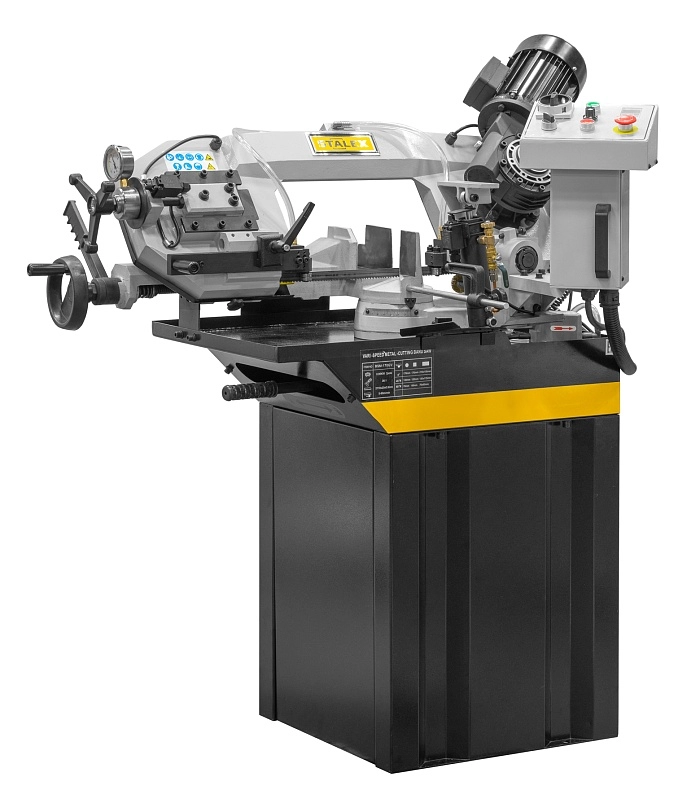

Станок ленточнопильный Stalex BSМ-170GV

В наличии

Цена по запросу

На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Подъём рамы осуществляется оператором вручную.

Станок Stalex BSM-170GV позволяет делать распилы заготовок диаметром до 170мм.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.

Рама станка опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки и обеспечивающий оптимальные режимы распила.

Модель имеет быстрорегулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие системы СОЖ в стандартной комплектации – позволяет добиться высокой производительности.

Основные элементы cтанка Stalex BSM-170GV:

Поворотный стол с возможность поворота 0°…+45°…+60º, регулировка угла поворота вдоль шкалы
Литая чугунная рама гарантирует жесткость станка и гасит вибрации
Опускание рамы осуществляется под собственным весом
Гидравлический цилиндр для автоматической бесступенчатой резки / плавная регулировка скорости опускания рамы (подвод и рабочий ход)
Зубчатый привод – закалённая и бронзовая зубчато-винтовая передача (червяная передача 18:1)
Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы, бак 12 литров
Точность движения ленты обеспечивается за счет роликовых подшипников
Тиски с системой быстрого отвода (тиски оснащены рычагом быстрой доводки тисков)

Стандартная комплектация для Stalex BSM-170GV:

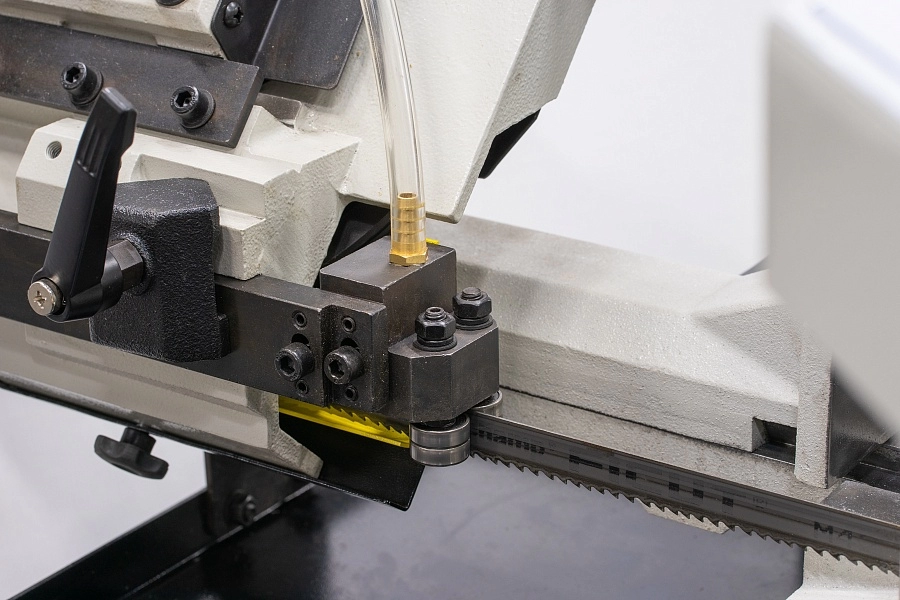

Подвижная направляющая с роликовыми подшипниками натяжения полотна
Перепускной клапан плавная регулировка опускания пильной рамы
Тиски с ручным зажимом, и рычагом быстрой доводки
Скорость вращения пилы, плавная регулировка скорости 5-90 м/мин
Трёх лучевой маховик механического натяжения ленты
Датчик контроля натяжения полотна – тензометр
Защита – датчик на обрыв полотна (остановка станка) / датчики при открытии кожуха рамы (остановка станка)
Мерный упор 290 мм

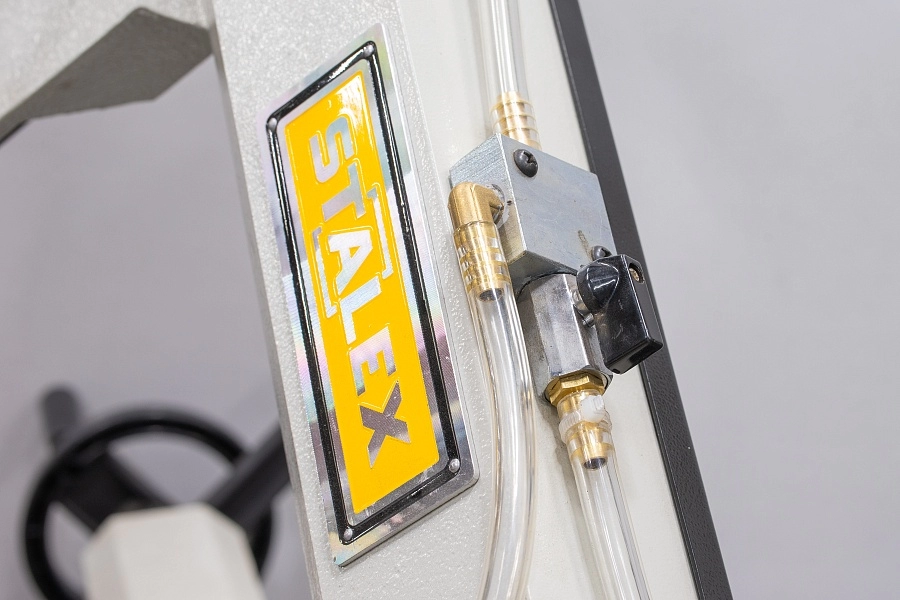

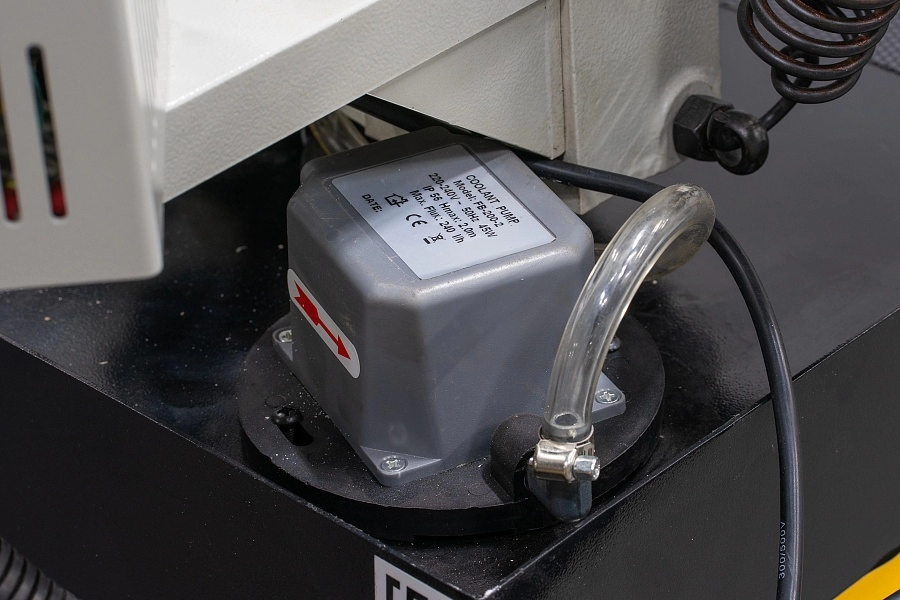

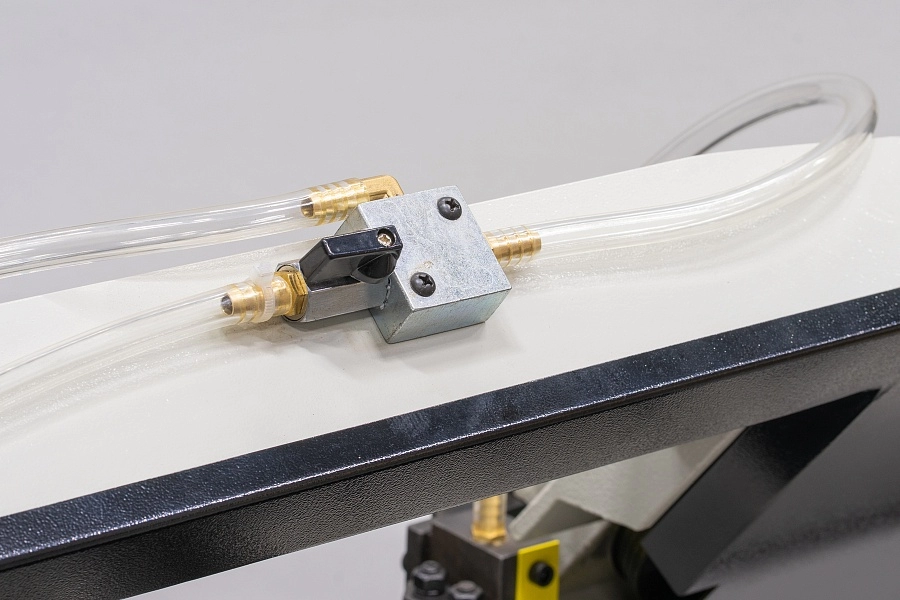

Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
Пила ленточная квалитет М42

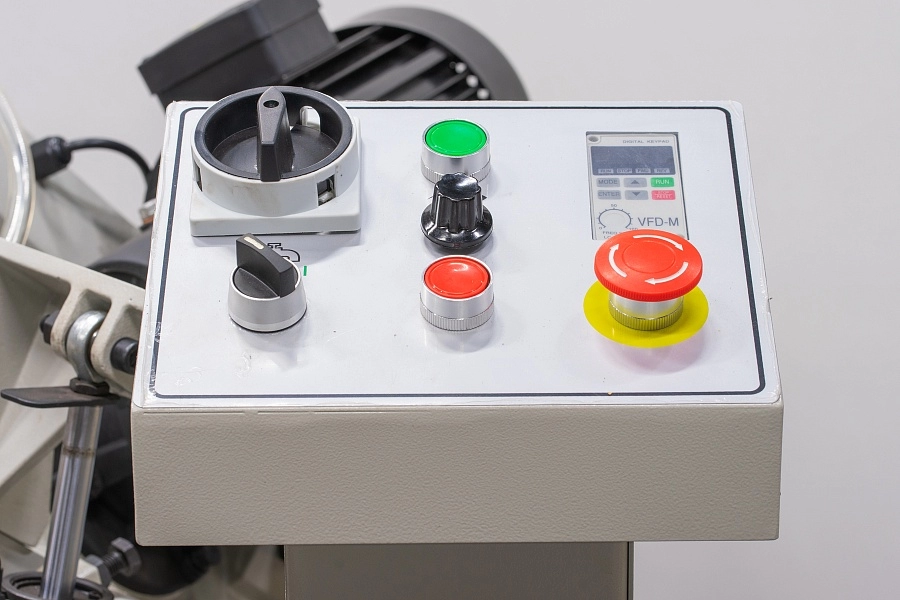

Панель управления:

Переключатель включения станка
Индикатор включения станка
Маховик регулировки скорости резания 5-90 м/мин
Цифровой индикатор скорости резания
Переключатель системы СОЖ
Кнопка выключения станка
Общая кнопка стоп

Передаточное отношение - 18:1
(передаточные отношения определяют нагрузку на двигатель, что влияет на максимальную скорость).

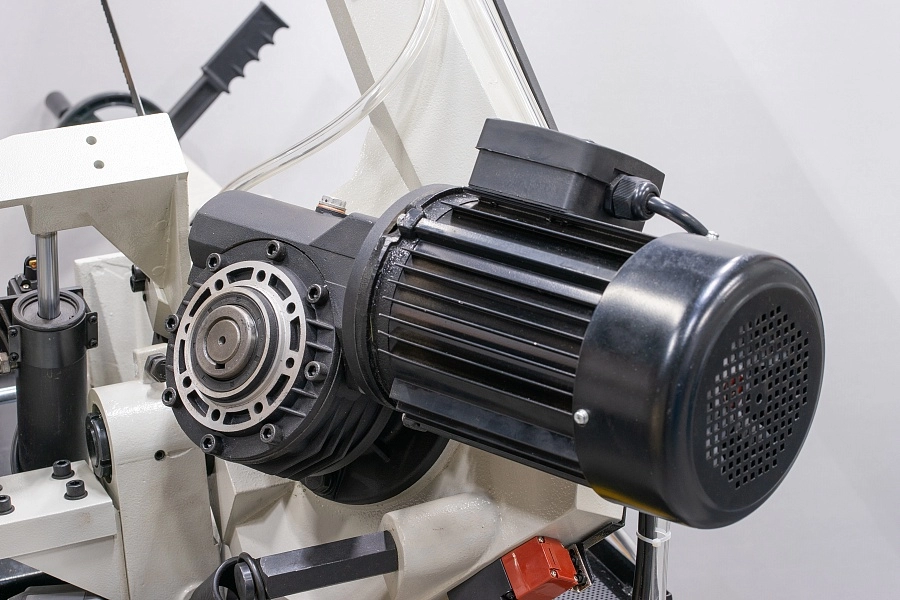

Зубчатый привод.

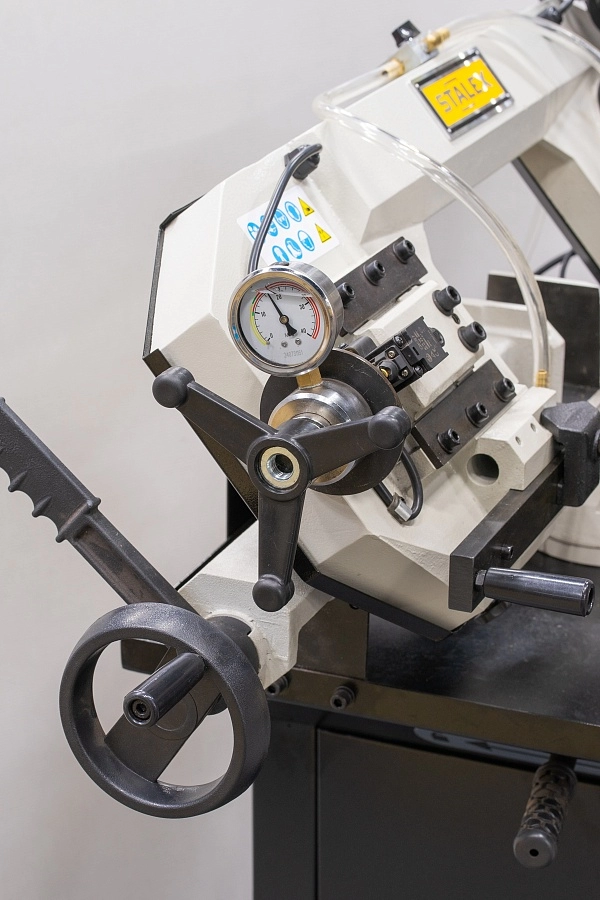

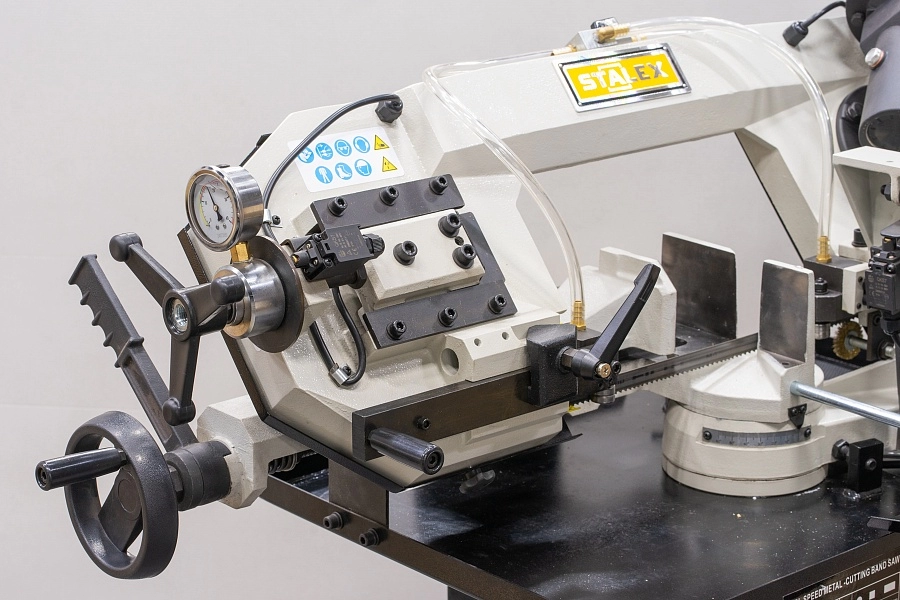

Маховик ручного натяжения ленты + датчик контроля натяжения полотна (тензометр) + датчик на обрыв полотна (остановка станка).

Маховик тисков и рычаг быстрой доводки.

Мерный упор 290 мм.

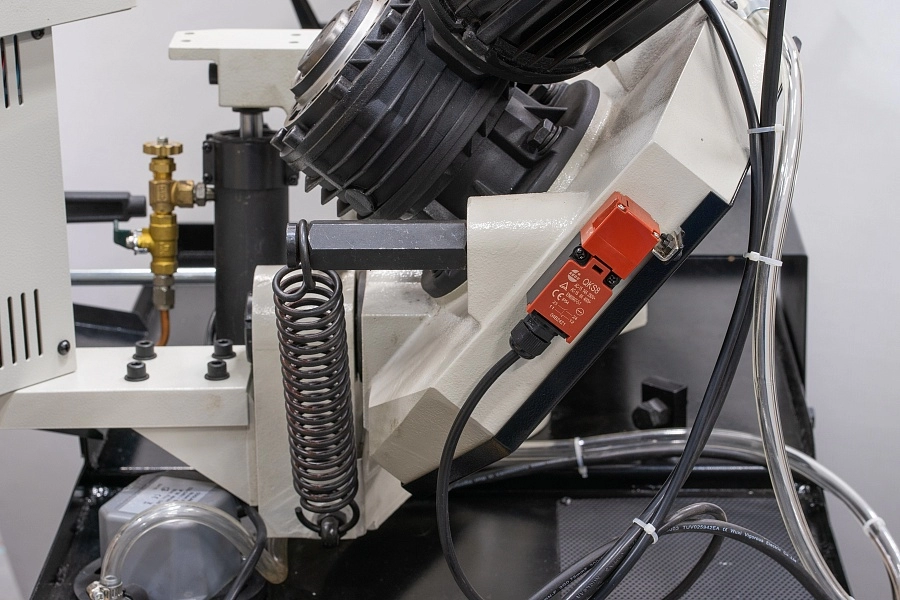

Датчик при открытии кожуха рамы (остановка станка).

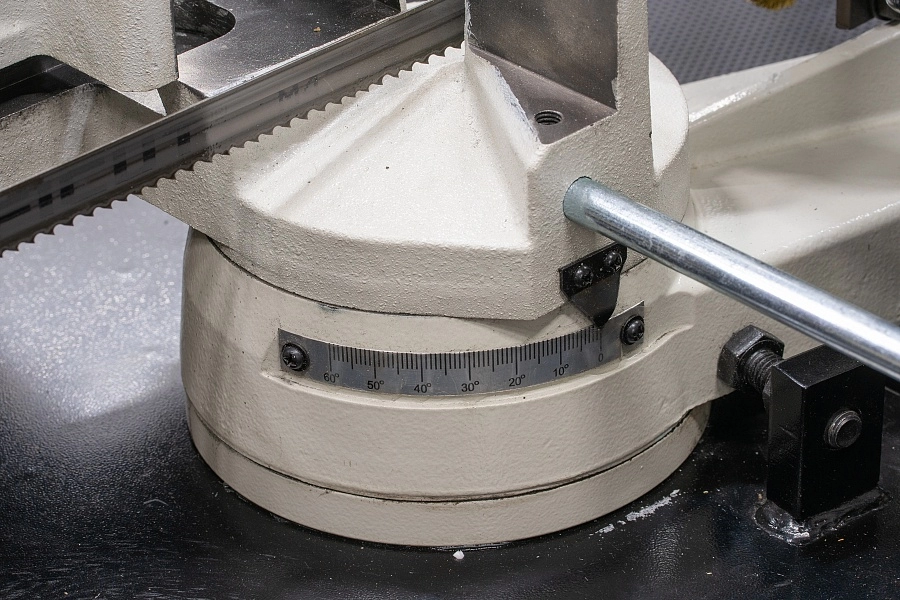

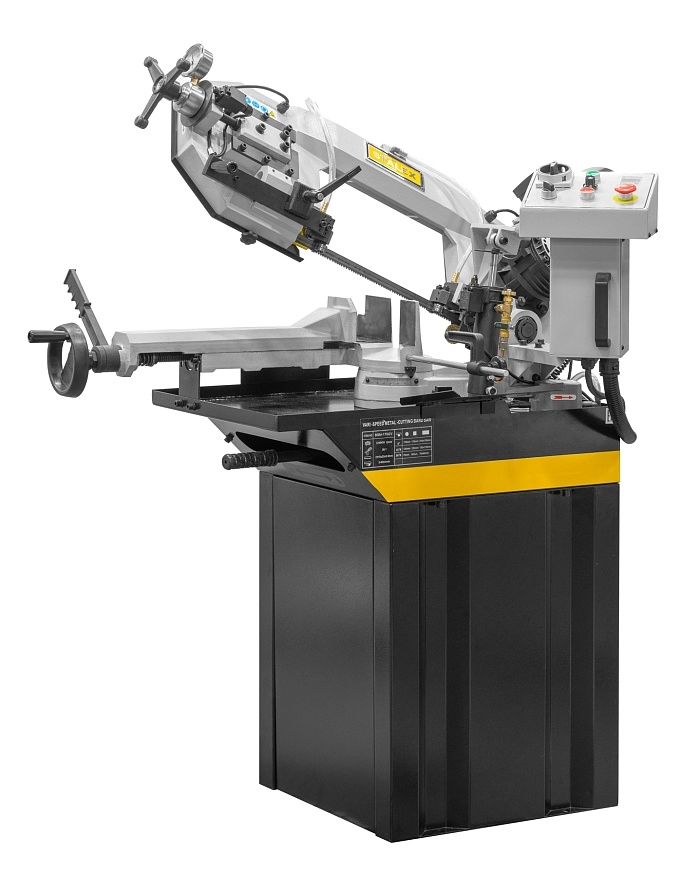

Поворотный стол с возможность поворота 0°…+45°…+60º, регулировка угла поворота вдоль шкалы.

Станция охлаждения, обеспечивает подачу СОЖ, расположена в основании станка (не в тумбе, тумба глухая), бак 12 литров.

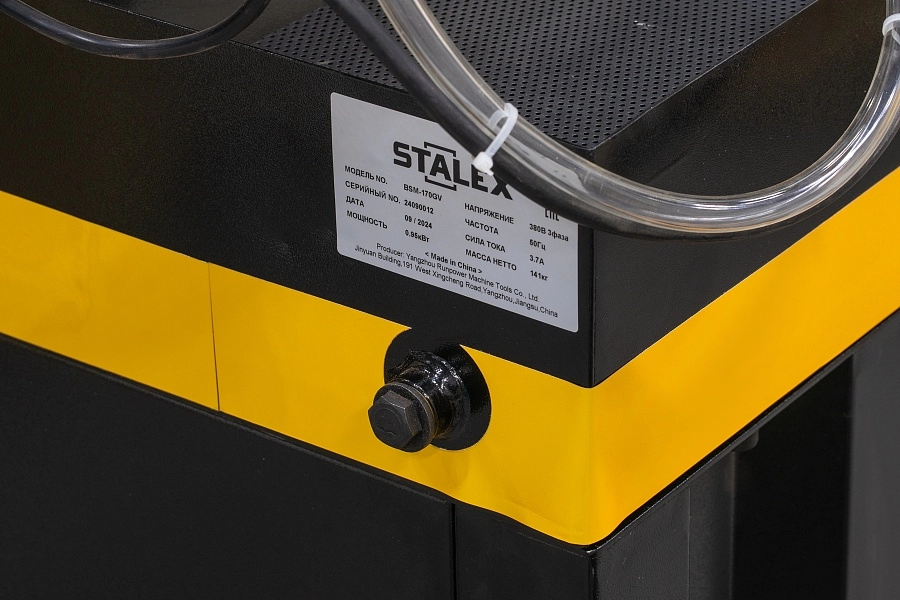

Сливное отверстие системы СОЖ.

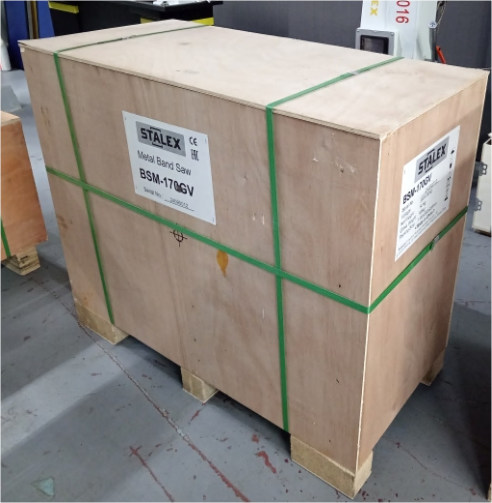

Упаковка – фанерный ящик.

Прижимами для пакетной резки модель BSM-170GV не комплектуется.
