Сверлильно-присадочный станок с ЧПУ HOLD HB621GH6

В наличии

Цена по запросу

Область применения

Сверлильно-присадочные станки с ЧПУ предназначены для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных заготовок. Такое оборудование позволяет получить очень точные и четко соответствующие необходимым размерам детали с большим количеством отверстий, без сколов.

Система управления станком на базе промышленного компьютера, позволяет выполнение любых карт присадки с шести сторон за один проход детали, фрезерование прямых и криволинейных пазов с помощью верхнего и нижнего фрезерных агрегатов, возможность работы со сканером штрих-кода, в разы ускоряет производительность технологического процесса.

Преимущества

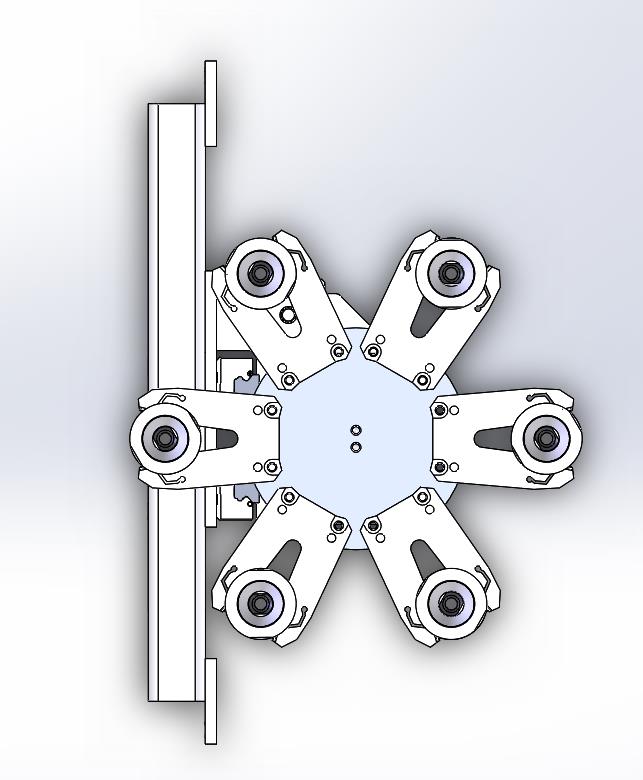

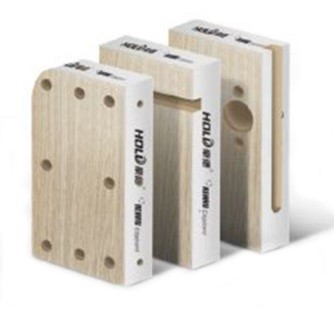

Магазин для автоматической смены инструмента на верхнем фрезерном шпинделе для удовлетворения различных технологических потребностей: шестистороннее сверление, фрезерование, паз под световой провод, паз под световую ленту, паз для верхних и нижних петель, паз для невидимого соединителя и т. д.)
В середине верхней сверлильной головы имеется дополнительное аспирационное отверстие, чтобы решить проблему попадания пыли на поверхность заготовки.

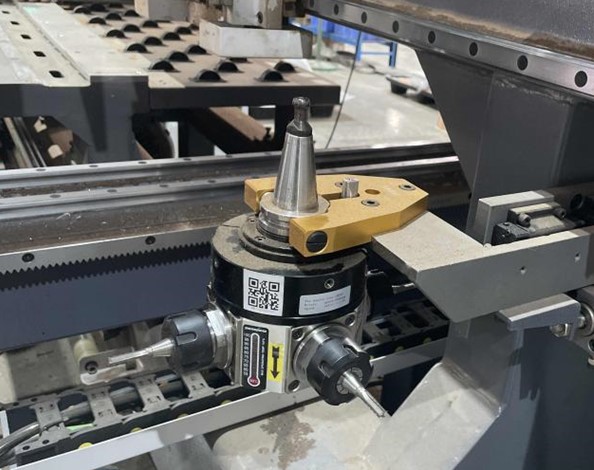

Верхний шпиндель оснащен горизонтальным пильным диском и вертикальной фрезой. Пильный диск предназначен для горизонтального паза, для производства заготовок с пазом для светодиодной ленты, боковой ручкой и других процессов.
Минимальный размер обрабатываемой заготовки - 70X30 мм.
Подающий захват имеет уникальную конструкцию с отверстием в середине, таким образом, что небольшая заготовка в положении захвата может быть просверлена в центре.

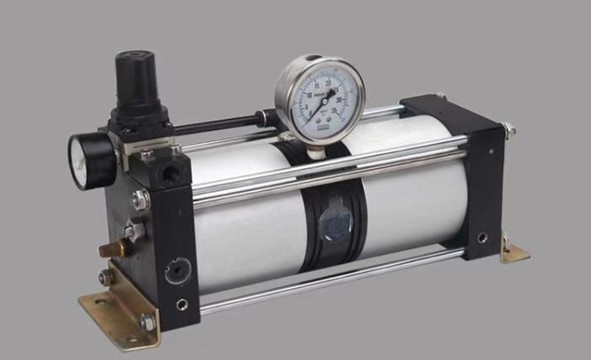

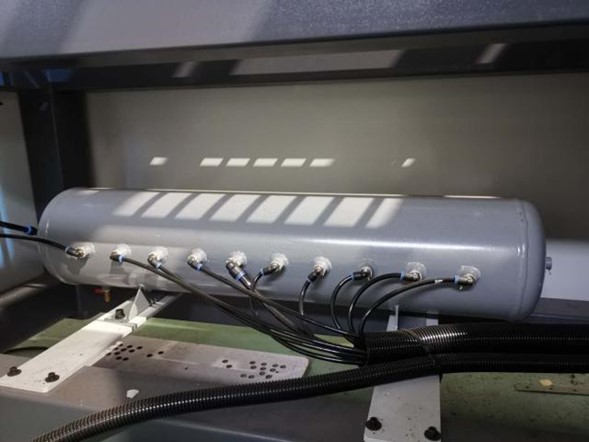

Большой резервуар сжатого воздуха со стабилизацией давления.
Интеллектуальная система бокового выравнивания.

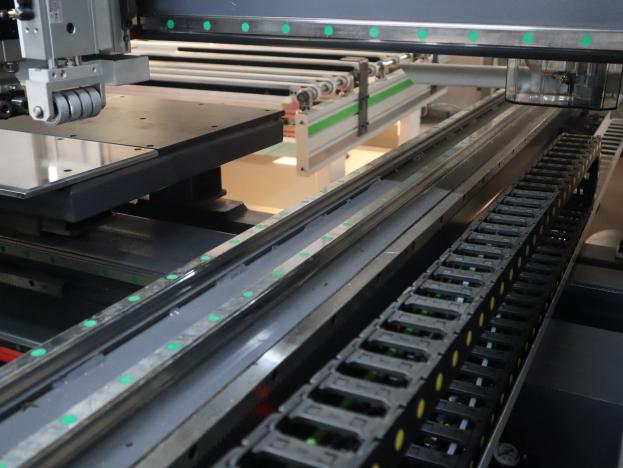

В нем используется прецизионная зубчатая рейка. Точность зубчатой рейки составляет DIN6, и она шлифуется на прецизионном шлифовальном станке. Обладает высокой точностью и не требует специального обслуживания.

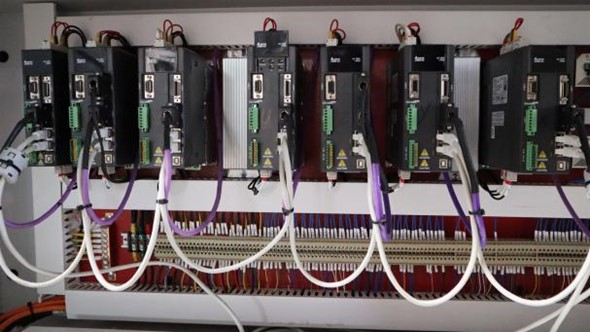

Два захвата управляются сервоприводом для точного позиционирования. Когда захват быстро перемещается, нижняя пластина захвата опускается, чтобы избежать касания панели. Захват может быть оснащен функцией обдува, которая позволяет сдувать пыль с захвата и избегать защемления панели.
Одновременная обработка верхнего и нижнего паза.
Обработка двух плит одновременно.

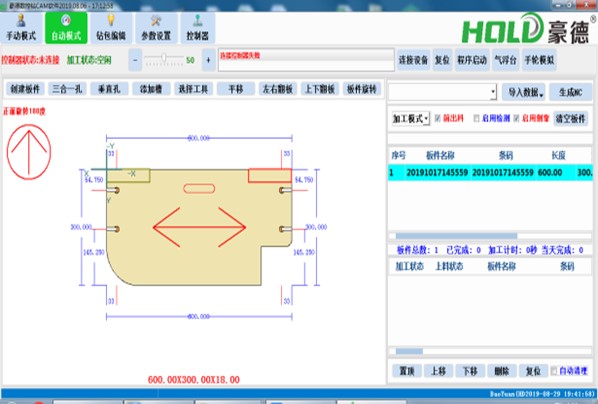

Функция моделирования может заранее смоделировать обработку заготовки, чтобы избежать неправильной работы.
Анализ данных, подсчет времени обработки каждого сверла и фрезы до установленного времени использования и выдача запроса на замену инструмента.
Функция статистики обработки: статистика информации QR-кода каждой панели, время начала обработки, время окончания, затраченное время и временной интервал размещения панелей для облегчения управления эффективностью работы сотрудников.
Многоосевая система ЧПУ, многоканальная технология. Обработанные и ожидающие обработки файлы отображаются отдельно, что позволяет легко определить, не пропущен ли какой-либо процесс. В то же время, управление разгрузкой и обработкой использует многоканальную технологию управления, поэтому зажим возвращается в положение приема для захвата новой панели после того, как обработанная панель разгружена.

Стандартная комплектация

Пульт управления
Верхняя и нижняя сверлильные группы
Верхний и нижний фрезерные шпиндели
Разгрузочный стол с приводным конвейером

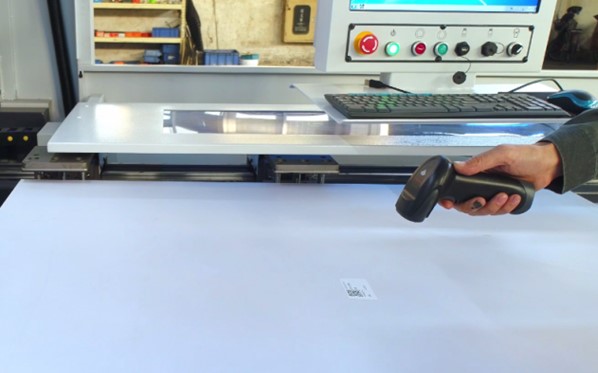

Сканер штрих-кодов

Характеристики

Бренд HOLD

Вес, кг 3000

Конфигурация и посадочный размер шпинделя, мм верхней сверлильной головы: 12х2 вертикальных шпинделей, (2+2)х2 горизонтальных шпинделей по Х, (2+2)х2 горизонтальных шпинделей по Y, 1 фрезерный шпиндель, 1 пазовая пила (торцевая); нижней сверлильной головы: 9 вертикальных шпинделей, 1 фрезерный шпиндель

Скорость позиционирования, м/мин по оси X 130, по оси Y 100, по оси Z 50, по оси A (скорость толкателей) 60

Количество сверлильных голов, шт. 3 (2 сверху и 1 снизу)

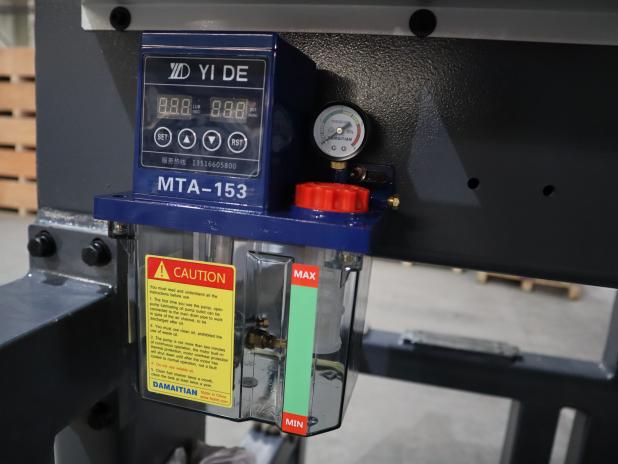

Система смазки Автоматическая

Размеры без упаковки ДхШхВ, мм 5900x2700x2500

Мощность шпинделя, кВт верхнего 9; нижнего 6

Напряжение, В 380

Частота тока, Гц 50

Общая мощность электродвигателей, кВт 41

Частота вращения шпинделя, об/мин 18000

Min/Max ширина обрабатываемой заготовки, мм 30-1210

Min/Max толщина обрабатываемой заготовки, мм 9-55

Min/Max длина обрабатываемой заготовки, мм 70-3300
